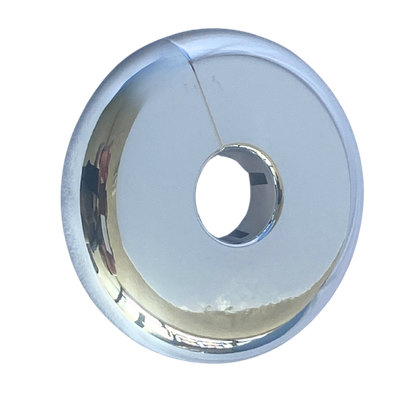

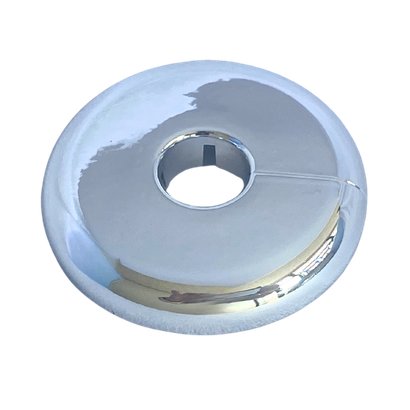

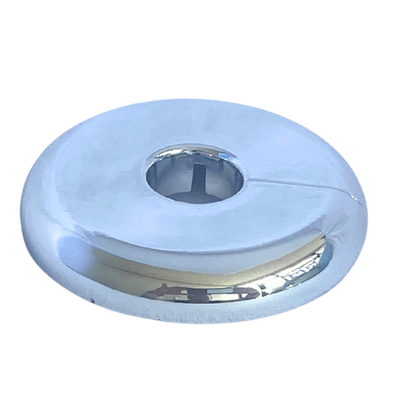

Product Description FGP0002 IPS / CTS Split Wall Plate

Material: Plastic

Specification: IPS or CTS, optional.

Finish: Chrome-plated.
  • FGP0002 IPS / CTS Split Wall Plate
  • FGP0002 IPS / CTS Split Wall Plate
  • FGP0002 IPS / CTS Split Wall Plate
  • FGP0002 IPS / CTS Split Wall Plate
Product Specification
Plastic Flange, 2 pcs designed :
Dimension list Inch min, ID Inch min, OD Inch min, Height Inch min, Thickness

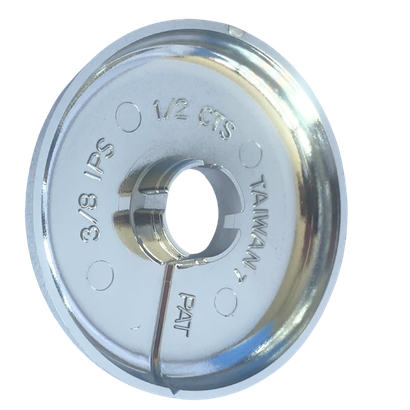

3/8"IPS (1/2"CTS) 0.675 2.510 0.366 0.074
1/2"IPS (3/4"CTS) 0.840 2.870 0.380 0.074
3/4"IPS 1.050 2.960 0.395 0.074
1"CTS 1.125 3.020 0.360 0.074
1"IPS 1.315 3.159 0.372 0.074
1-1/4"CTS 1.375 2.245 0.360 0.074
1-1/4"IPS(1-1/2CTS) 1.660 3.520 0.385 0.074
1-1/2IPS 1.900 3.824 0.373 0.078
2"IPS 2.375 4.380 0.400 0.078
2"CTS 2.125 4.146 0.380 0.071
2-1/2"IPS 2.875 5.170 0.365 0.065
2-1/2"CTS 2.625 4.590 0.379 0.077
3"IPS 3.500 5.800 0.376 0.077
3"CTS 3.125 5.394 0.379 0.077
3-1/2"CTS 3.625 5.753 0.395 0.077
4"CTS 4.125 6.345 0.390 0.077
4"IPS 4.500 6.850 0.390 0.080
5"IPS 5.563 8.543 0.378 0.080
6"IPS 6.625 9.685 0.365 0.065
8"IPS 8.625 12.834 0.378 0.065
